Thiết bị theo dõi hướng gió và điều chỉnh cánh quạt
Tính tiện dụng dài hạn

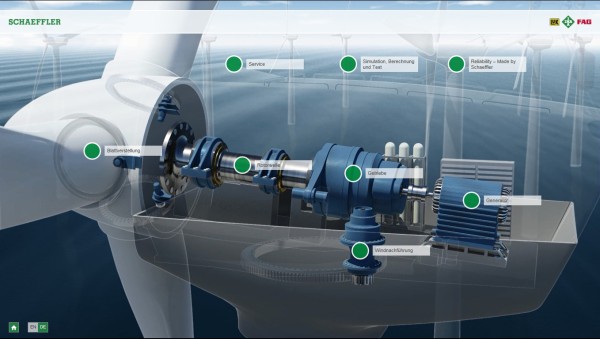

Tua-bin gió phải được canh chuẩn tối ưu theo hướng gió để ngăn ngừa tải trọng quá mức và cho phép tua-bin gió hoạt động hiệu quả về mặt chi phí. Tuabin gió điều chỉnh tự động nhờ các hệ thống hoạt động bằng truyền động và hộp số góc phương vị.
Bánh răng xoay xoay vỏ máy theo hướng gió hoặc ngược hướng gió. Các bánh răng có chức năng định vị phòng máy theo cách sao cho bề mặt rotor vuông góc với chiều gió.
Để tối ưu hóa đường cong công suất tua-bin gió, phải luôn điều chỉnh góc cánh quạt theo tốc độ gió. Có thể điều chỉnh góc cánh quạt rotor sử dụng bộ truyền động điện hay truyền động thủy lực. Schaeffler cung cấp ổ đỡ vòng bi cho cả hai hệ thống.
Trục đầu vào, Bánh răng hành tinh & Trục đầu ra
Schaeffler cung cấp ổ đỡ vòng bi cho bộ truyền động xoay để điều chỉnh góc vỏ máy và cánh quạt từ một nguồn.
Thách thức đối với ổ đỡ vòng bi:
- Tải trọng cao
- Chuyển động dao động
- Rung
Trục đầu vào
Ưu điểm
- Tốc độ cao hơn
- Giảm sinh nhiệt
- Tiêu thụ năng lượng ít hơn/hiệu suất cao hơn
- Tổng chi phí thấp hơn
Bánh răng hành tinh
Ưu điểm
- Lắp đơn giản trên bánh răng hành tinh
- Giải pháp tổng thể hiệu quả về chi phí
- Giải pháp tinh gọn với thể tích tối ưu hóa tạo điều kiện giảm kích thước
- Khả năng chịu tải hướng tâm cao
- Thích hợp cho chuyển động có tốc độ cao hơn (RN vòng bi trụ của FAG)
- Mật độ công suất cao hơn (RSL vòng bi trụ của INA)
Tính năng
- Vòng bi trụ với vòng cách không có vòng ngoài
- Rãnh lăn được tích hợp trong bánh răng hành tinh
- Gia cố chốt hành tinh bằng bán kính được mở rộng ở một bên vòng bi
Trục đầu ra
Vòng bi trụ FAG – Ưu điểm
- Vòng bi không định vị với sự dịch chuyển trong vòng bi
- Khả năng chịu tải hướng tâm cao
- Tính năng lắp và tháo đơn giản do tính khả tách của vòng bi có vòng cách
Vòng bi cầu FAG – Ưu điểm
- Có thể được sử dụng như vòng bi định vị và không định vị
- Thiết kế vòng bi bên trong được tối ưu hóa cho nhu cầu cao
- Vòng bi điều chỉnh góc
Vòng bi côn FAG – Ưu điểm
- Dẫn hướng trục hẹp do cấu tạo không khoảng hở
- Độ cứng vòng bi cao nhờ đế đỡ lớn của thiết bị hình nón áp lực
- Phù hợp với tải trọng trục và hướng tâm cao
Khớp cầu và ống lót
Ưu điểm
- Tuổi thọ hoạt động cao
- Khả năng chịu tải cao
- Hoàn toàn không phải bảo trì nhờ ELGOGLIDE
- Được bảo vệ chống nhiễm bẩn
- Bảo vệ chống ăn mòn bằng Corrotect
Tính năng
- Lớp trượt ELGOGLIDE
- Được bịt kín ở hai mặt
